掌握识图宝典!让你一眼秒懂“消防图纸”!

很多朋友觉得消防图纸很复杂,那是针对小白而言,其实想快速看懂消防工程图,首先要仔细看清楚总平面图,然后把图纸设计说明和图例浏览一遍,其中有各种符号标示需要熟记,然后再去看系统图,虽然相对比较难,但只要你多花点时间就没问题,自然而然就能看下去了!当然,看消防图纸也是有方法的,下面详解!


消防图纸识图方法

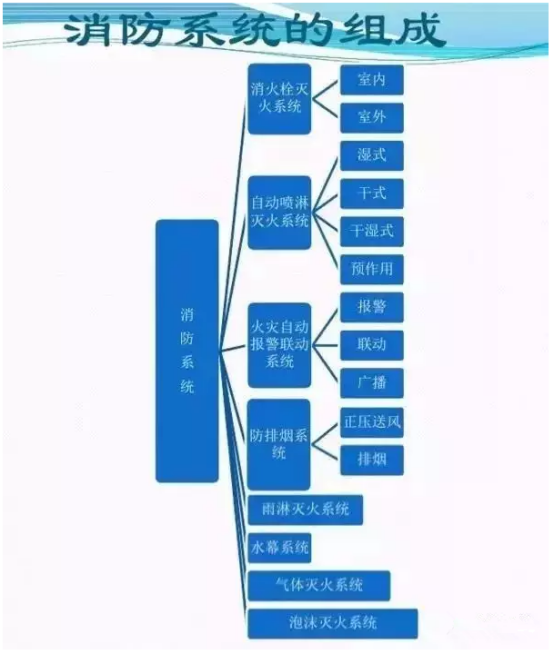

1)消防图纸分:消防水、消防电、还有气体消防;

2)不管是什么,任何一份图纸,都要先看设计说明、图例;

3)设计说明是图纸的提纲,读懂它能把握设计意图、内容等;

4)不同的设计可能图例不一样;

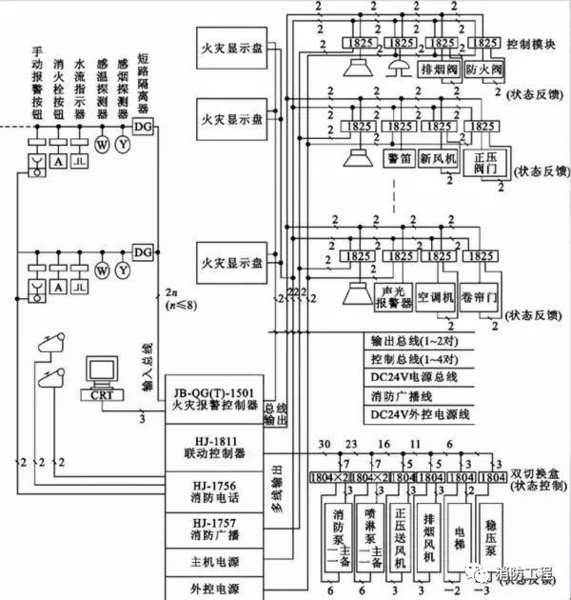

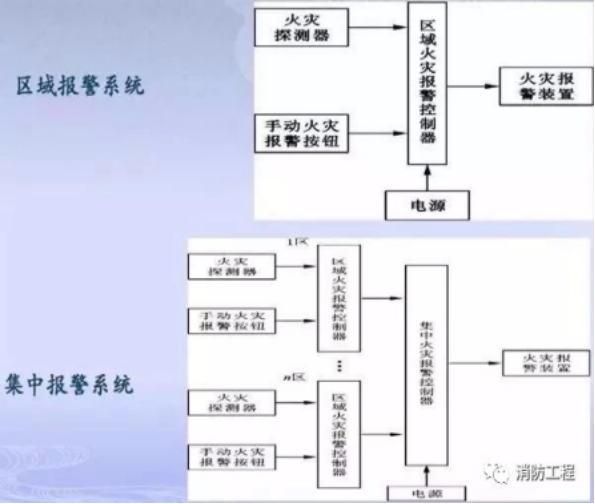

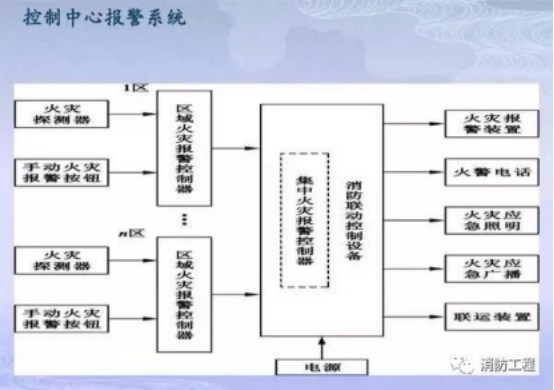

5)然后是系统图他是一本书的目录,读懂它就知道他整个系统的工作状态及连接方式;

6)最后才是平面图,他事实是对系统图的进一步细化,表明设备的安装方式、位置及连接方式等;

7)注意:读图时平面图与系统图要进行对照,用以将整个系统联系起来。

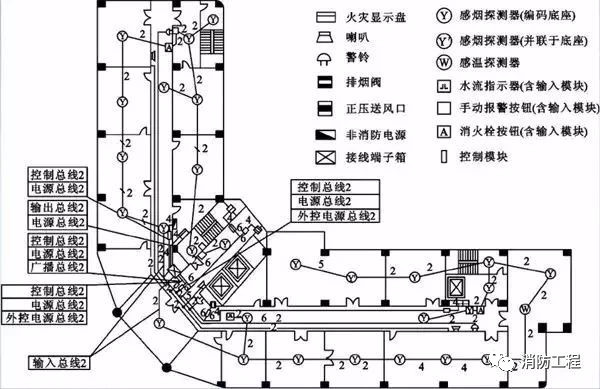

看消防图纸,如何一眼秒懂?

消防工程图纸一般分给排水(自动喷淋、消火栓、气体灭火)和电气(火灾自动报警),有的建设方也会让消防公司来做防排烟部分,消防预算根据专业分类,特定的设备安装费用在消防安装定额里都能找到。

1)比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等,其它通用部分就套相应专业定额,

2)比如消火栓管道安装套给排水管道定额,泵房的管道安装套工业管道定额,消防泵的安装套机械设备安装定额,阀门法兰安装套工业管道定额,报警部分的线管安装套电气安装定额等等。

3)材料的算法:设备数量按图数就行了,管道,线管也要靠自己来完善。

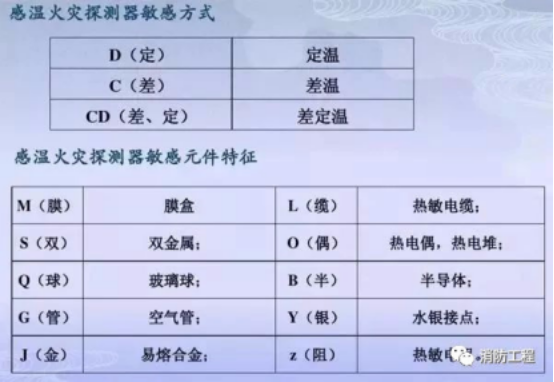

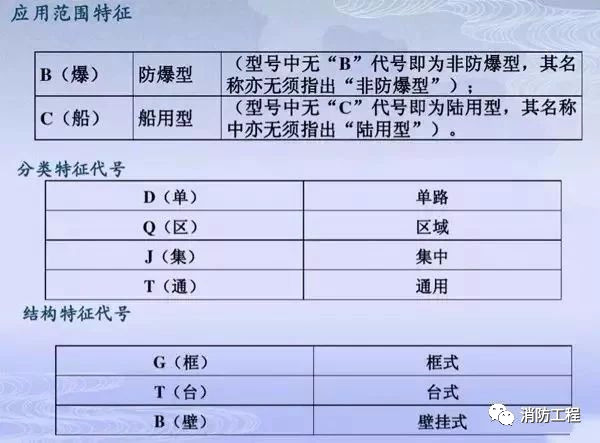

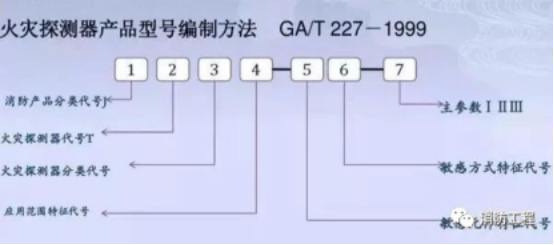

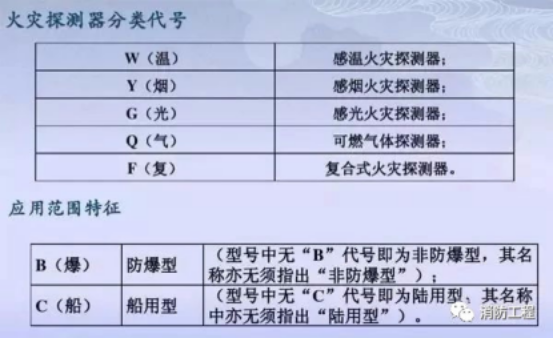

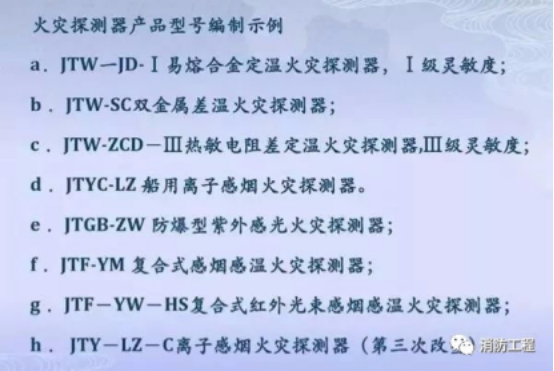

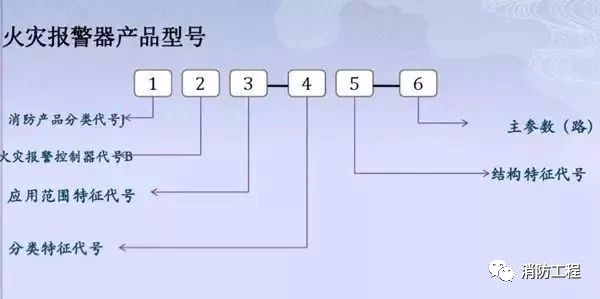

火灾探测器、报警器特征表示法











消防工程基本图形符号及工程图例

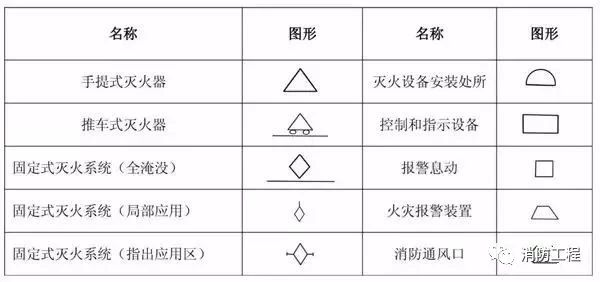

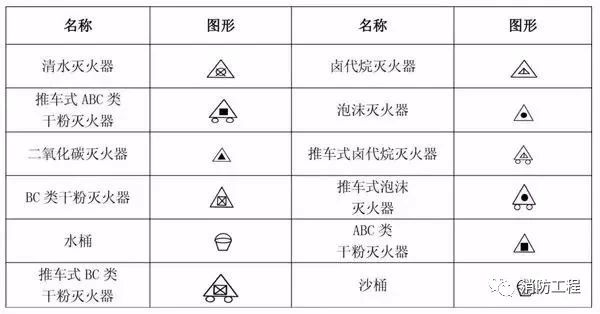

(1)消防工程灭火器符号

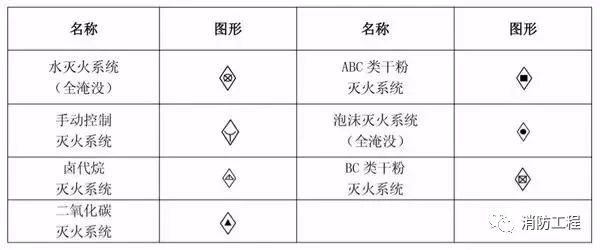

(2)消防工程固定灭火器系统符号

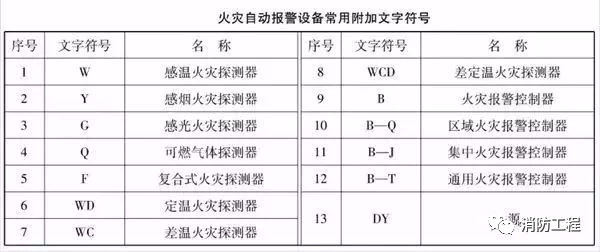

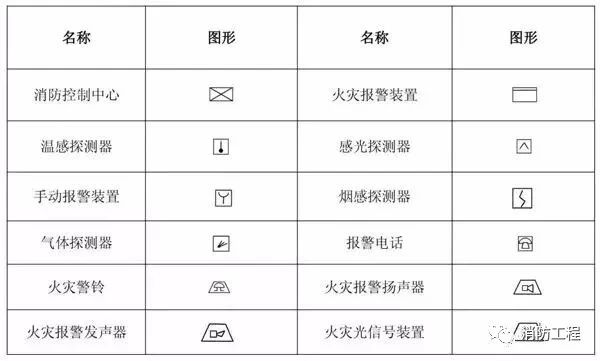

(3)消防工程自动报警设备符号

(4)消防工程灭火设备安装处符号

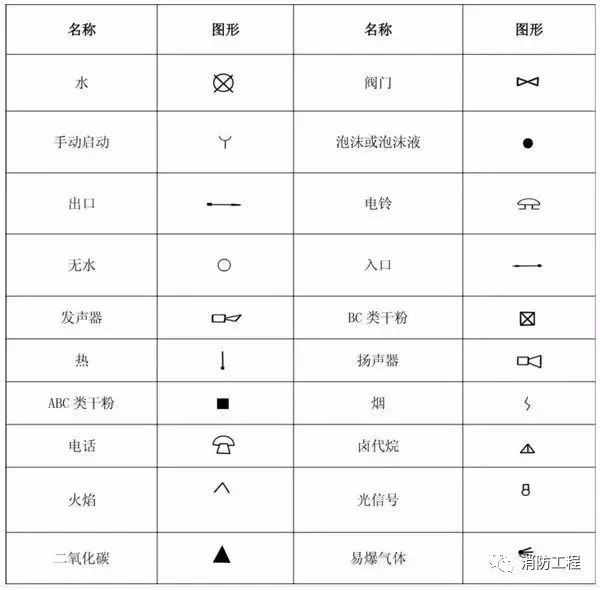

(5)消防工程基本图形符号

(6)消防工程辅助符号

(7)消防管路及配件符号

在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思?

在消防图纸中,XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管(排粪立管)、PL代表排水立管(或GL)、NL代表空调凝结水立管。

例如:XL-1、XL-2、XL-3是指第几条的意思。

XL代表的意思是X代表消防;

L代表立管,以此类推WL,W代表污;

假如图纸上标识着XL-45标识编号45的消防立管。
